Fitting Pipa Stainless Steel: Tinjauan Komprehensif
Perlengkapan pipa stainless steel menghubungkan komponen yang digunakan dalam sistem perpipaan, diproduksi dari stainless steel untuk memberikan ketahanan korosi yang luar biasa, kekuatan tinggi, daya tahan di seluruh variasi suhu, sifat higienis, dan umur layanan yang panjang. Perlengkapan stainless steel adalah komponen penting dalam industri seperti petrokimia, minyak & gas, pembuatan kapal, pembangkit listrik, makanan & minuman, dan pemrosesan farmasi.
Klasifikasi berdasarkan fungsi dan bentuk

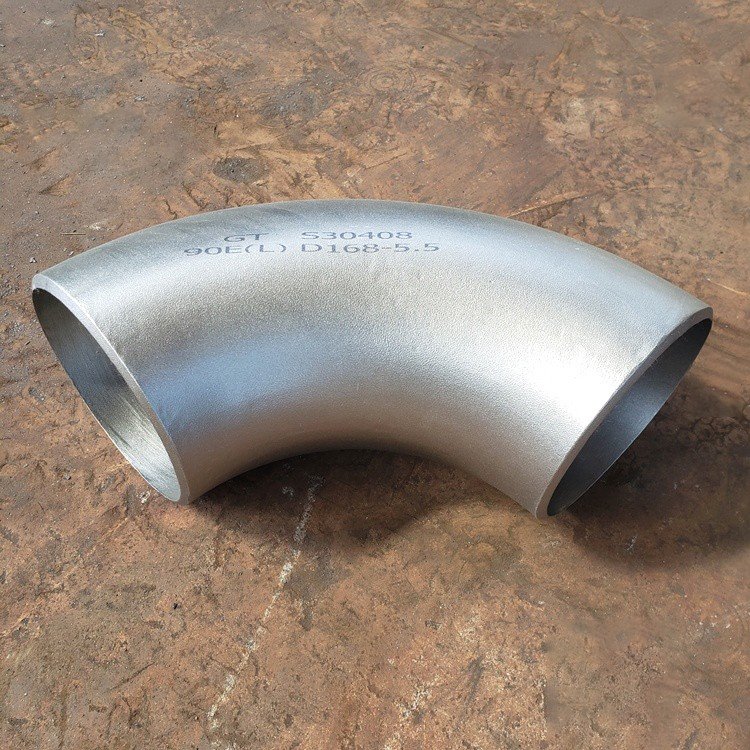

- Siku Stainless Steel & Bend:Digunakan untuk mengubah arah pipa. "Elbows" biasanya merujuk ke Radius pendek {1- (SR) atau long - bertekuk, sementara "Bends" sering merujuk pada pipa kustom - dengan sudut spesifik.
- Tee Stainless Steel:Digunakan di mana jalur cabang diperlukan, menghubungkan tiga pipa. Tersedia dalam jenis yang sama dan pereduksi.
- Salib Stainless Steel:Digunakan di mana empat pipa bertemu, memungkinkan divisi atau kombinasi aliran.
- Reduser stainless steel (konsentris & eksentrik):Digunakan untuk menghubungkan dua pipa dengan diameter yang berbeda. Reduser konsentris mempertahankan garis tengah, sementara reduksi eksentrik menjaga satu sisi tetap rata (sering digunakan untuk mempertahankan rak pipa atau bawah - dari {- level pipa).
- Tutup Stainless Steel:Digunakan untuk menyegel ujung pipa.
- Perlengkapan lainnya:Sertakan kopling (serikat), flensa, ujung rintisan, dll.
Klasifikasi berdasarkan Jenis Koneksi
1. Butt - Weld (BW) Fittings
Karakteristik:Pemasangan memiliki ujung yang miring untuk dilas langsung ke pipa. Menawarkan kekuatan tertinggi, kinerja penyegelan terbaik, dan cocok untuk tekanan - tinggi dan aplikasi suhu - tinggi.
Standar Internasional:
- US Standard (ASME):ASME B16.9 (Factory - dibuat Butt wrought - perlengkapan pengelasan), ASME B16.28 (Butt baja tempa - mengelas siku dan pengembalian jari -jari pendek).
- Standar Eropa (en):EN 10253 - 4 (butt - Fitting pipa pengelasan - Bagian 4: Wrought Austenitik dan Austenitik-Ferritik (baja tahan karat dupleks).
2. Socket - Weld (sw) Fittings
Karakteristik:Pipa dimasukkan ke dalam soket di fitting dan fillet - dilas di luar. Ideal untuk ukuran pipa yang lebih kecil (biasanya di bawah NPS 3/DN 80) dan aplikasi tekanan sedang di mana pembongkaran tidak dimaksudkan.
Standar Internasional:
- Standar utama:ASME B16.11 (fitting fitting, socket - pengelasan dan berulir).
3. Perlengkapan Berulir (THD)
Karakteristik:Fitur utas internal (FPT) atau eksternal (MPT) untuk koneksi sekrup. Izinkan perakitan dan pembongkaran yang mudah tanpa pengelasan, tetapi memiliki peringkat tekanan yang lebih rendah dan jalur kebocoran potensial. Tidak direkomendasikan untuk layanan getaran.
Standar Internasional:
- Standar AS:ASME B16.11 (Fittings), ASME B1.20.1 (mendefinisikan NPT - Standar Thread Taper Pipa Nasional).
- Standar Eropa:EN 10226 - 1 (utas pipa di mana tekanan - sambungan ketat dibuat pada utas - Bagian 1: Taper Thread Eksternal dan Benang Paralel Internal - Dimensi, Toleransi dan Penunjukan). Jenis utas umum termasuk R/RP (ISO 7-1).
Klasifikasi berdasarkan materi
Klasifikasi berdasarkan materi: standar AS (ASTM/ASME) dan Eropa (EN)
Nilai material merupakan hal mendasar bagi kinerja pemasangan. Di bawah ini adalah daftar tabel semua bahan yang disebutkan dengan penunjukan standar mereka.
|
Nama / Deskripsi Umum |
Standar AS (ASTM A403 / A182) |
Nomor uns |
Nomor materi Euronorm (en) |
Penunjukan Euronorm (EN) (kira -kira.) |
Karakteristik utama & aplikasi khas |
|
Baja tahan karat austenitic |
|||||
|
304 |
WP304 / F304 |
S30400 |
1.4301 |
X5crni18-10 |
Tujuan umum. Resistensi korosi yang baik di lingkungan ringan. |
|
304L |
WP304L / F304L |
S30403 |
1.4307 |
X2crni18-9 |
Versi karbon rendah untuk peningkatan resistensi terhadap korosi intergranular setelah pengelasan. |
|
316 |
WP316 / F316 |
S31600 |
1.4401 |
X5crnimo17-12-2 |
Dengan molibdenum. Resistensi superior terhadap korosi pitting dan celah. Untuk lingkungan kimia, laut. |
|
316L |
WP316L / F316L |
S31603 |
1.4404 |
X2crnimo17-12-2 |
Versi rendah karbon 316 untuk aplikasi yang dilas. |
|
310S |
WP310S / F310S |
S31008 |
1.4845 |
X12crni25-21 |
Konten CR/NI Tinggi. High - tinggi resistensi oksidasi suhu. Bagian tungku. |
|
321 |
WP321 / F321 |
S32100 |
1.4541 |
X6crniti18-10 |
Distabilkan dengan titanium. Menolak korosi intergranular, bagus untuk layanan suhu {1} {{1} {1 {1 {1. |
|
347H |
WP347H / F347H |
S34709 |
1.4912 |
X6crninb18-10 |
Distabilkan dengan niobium. Kekuatan tinggi pada suhu tinggi. Boiler pembangkit listrik. |
|
904L |
WP904L / F904L |
N08904 |
1.4539 |
X1nicrmocu25-20-5 |
Tinggi - paduan baja austenitic. Resistensi yang sangat baik terhadap asam sulfat dan klorida. |
|
317L |
WP317L / F317L |
S31703 |
1.4438 |
X2crnimo18-16-4 |
Kandungan molibdenum yang lebih tinggi dari 316L untuk peningkatan resistensi korosi. |
|
Baja tahan karat dupleks |
|||||
|
S31803 |
WP S31803 |
S31803 |
1.4462 |
X2crnimon22-5-3 |
Dupleks standar (sering dikelompokkan dengan S32205 sebagai 2205). Kekuatan tinggi, resistensi yang sangat baik terhadap retak korosi stres klorida (SCC). |
|
S32205 |
WP S32205 |
S32205 |
1.4462 |
X2crnimon22-5-3 |
Dupleks standar, komposisi sedikit dioptimalkan dibandingkan dengan S31803. |
|
S32750 |
WP S32750 |
S32750 |
1.4410 |
X2crnimon25-7-4 |
Super dupleks. Resistensi dan kekuatan korosi superior dibandingkan dengan 2205. |
|
S32760 |
WP S32760 |
S32760 |
1.4501 |
X2crnimocuwn25-7-4 |
Super dupleks (atau hiper dupleks). Dengan Cu & W. untuk lingkungan yang ekstrem dan agresif seperti lepas pantai. |
Catatan Standar Bahan Utama
- ASTM A403:Spesifikasi standar untuk fiting perpipaan stainless steel austenitik tempa. "WP" menunjuk nilai material untuk perlengkapan.
- ASTM A182:Spesifikasi standar untuk flensa pipa baja dan stainless steel forged atau digulung, fitting forged, katup, dan bagian untuk layanan suhu - yang tinggi. Biasanya digunakan untuk fitting flanged dan komponen lainnya.
- UNS (sistem penomoran terpadu):Sistem referensi silang - untuk logam dan paduan, penting untuk identifikasi material.
- EN Standar:Gunakan nomor material (misalnya, 1.4404) sebagai pengidentifikasi utama, sering disertai dengan penunjukan kimia (misalnya, x2crnimo17-12-2).
Pertimbangan seleksi
Memilih sitting stainless steel yang benar membutuhkan analisis yang cermat dari:
- Lingkungan Layanan:Komposisi fluida, konsentrasi, suhu, dan terutama kandungan ion klorida (yang dapat menyebabkan retak korosi pitting dan stres - SCC).
- Peringkat Tekanan & Suhu:Bahan melemah pada suhu tinggi; Beberapa nilai dirancang khusus untuk layanan suhu tinggi.
- Standar & Sertifikasi yang relevan:Spesifikasi proyek akan menentukan sistem standar yang diperlukan (ASME atau EN). Sertifikasi seperti PED 2014/68/EU (Petunjuk Peralatan Pressure) atau NACE MR0175/ISO 15156 (untuk layanan asam) mungkin diperlukan.
- Hidup - biaya siklus:Sementara baja stainless dupleks memiliki biaya awal yang lebih tinggi dari 316L, kekuatan mereka yang lebih tinggi memungkinkan untuk dinding yang lebih tipis, dan umur mereka yang lebih lama di lingkungan yang agresif dapat menawarkan total biaya kepemilikan yang lebih baik.
Spesifikasi produk
Hebei Yongqiang Pipe Line Co., Ltd mempertahankan inventaris besar fitting pipa stainless steel tahun - bulat, termasuk siku, tee, peredam, dan banyak lagi. Lihat tabel di bawah ini untuk beberapa spesifikasi. Selain itu, perusahaan kami dapat menyediakan layanan produk yang disesuaikan dan menghasilkan berbagai alat kelengkapan pipa stainless steel sesuai dengan tingkat baja pelanggan, gambar, sampel, atau persyaratan parameter, seperti siku 30 derajat dan 60 derajat, y - tipe tee, dll.
|
Dalam {- spesifikasi stok |
||||||
|
Ukuran nominal |
Diameter luar |
Ketebalan dinding (sch . 10 s) |
Ketebalan dinding (sch . 40 s) |
|||
|
|
inci |
mm |
inci |
mm |
inci |
mm |
|
1" |
1.315 |
33.4 |
0.109 |
2.77 |
0.133 |
3.38 |
|
1 1/2" |
1.900 |
48.3 |
0.109 |
2.77 |
0.145 |
3.68 |
|
2" |
2.375 |
60.3 |
0.109 |
2.77 |
0.154 |
3.91 |
|
3" |
3.500 |
88.9 |
0.12 |
3.05 |
0.216 |
5.49 |
|
4" |
4.500 |
114.3 |
0.12 |
3.05 |
0.237 |
6.02 |
|
6" |
6.625 |
168.3 |
0.134 |
3.40 |
0.280 |
7.11 |
|
8" |
8.625 |
219.1 |
0.148 |
3.76 |
0.322 |
8.18 |
|
10" |
10.750 |
273.1 |
0.165 |
4.19 |
0.365 |
9.27 |
Jika Anda memerlukan perlengkapan stainless steel paduan, jangan ragu untuk menghubungi kami.
